Iekārtas modelis un nosaukums
Modelis: XZT-8T
Aprīkojuma standarta nosaukums: Pārvietošanas mašīna
Specifikācijas un galvenie tehniskie parametri
Efektīvais rotācijas diametrs: 3800mm
Maksimālā kravnesība: 8T
Sagataves materiāls: oglekļa tēraudsIekārtu ekspluatācijas vide
Darba apstākļi un vide, ko šai sistēmai ir atļauts izmantot, ir:
1. Ieejas barošanas avots: 22V3P60HZ
2. Gāzes avota spiediens: 0.6MPa (sauss saspiests gaiss)
3. Vides temperatūra: 0 grādi -40 grādi
4. 40 grādos: relatīvais mitrums mazāks vai vienāds ar 50%; Pie 20 grādiem: relatīvais mitrums Mazāks vai vienāds ar 85%
5. Augstums: mazāks vai vienāds ar 1000 metriem
Lietošanas situācijā jābūt bez gāzēm, tvaikiem, ķīmiskām nogulsnēm, putekļiem, pelējuma un citām viegli sastopamām vielām, kas nopietni ietekmē metināšanas iekārtas izmantošanu
Viegli uzliesmojošas un kodīgas vielas un nepieļauj vardarbīgas vibrācijas un izciļņus. Iekārta jānovieto sausā un vēdināmā vietā un jāaizsargā no saules gaismas
Tieša saules gaisma un lietus.
Tehniskie parametri
|
Vienumu |
Tehniskie parametri |
|
Modle |
DL-XZT-8T |
|
Motora jauda |
4KW |
|
Pārvietošanas metode |
Turbīnas tārpu pārnesums |
|
Rotācijas spēja |
Lielāks vai vienāds ar 5000KG |
|
Rotācijas ātrums |
0.5 aplis minūtē |
|
Centra attālums staigāšanas riteņiem |
2000 mm |
|
Rotācijas centra attālums |
2000 mm |
|
maksimālā lietderīgā slodze |
8 tonnas |
|
Braukšanas metode |
Viena puse |
|
Vertikālais pastaigas režīms |
Pamācība |
|
vadības režīms |
frekvences kontrole |
|
sakars |
Metināšanas savienojums |
|
Reduktora griezes moments |
8820NM |
|
Dimensijas |
1500/1150*2100*2500 |
Vispārējais struktūras apraksts
Ierīce sastāv no aktīvas kastes un piedziņas kastes, kas ir savienotas kopumā caur sagatavēm. Iekārtai ir stabila un uzticama rotācija, skaista metināšana un veidošana, kā arī augsta darba efektivitāte.
Pamata sastāvs
1. Galvenā rotācijas ass; 2. Tvertnes korpuss; 3. Piedziņas vārpsta; 4. Rāmis; 5. Pirmā atbalsta kaste; 6. Galvenais rotējošās ass kārbas korpuss; 7. Otrā atbalsta kaste; 8. Piedziņas vārpstas korpuss; 9. Gultņi; 10. Gultņu sēdeklis; 11. Gultņu regulēšanas vāks; 12. Tārpu pārnesumu reduktors; 13. Elektromotors; 14. Tārpu pārnesumi; 15. Cīpslu stiprināšana; 16. Apkopes padome; 17. Vadības panelis; 18. Kontrolējiet elektrisko kārbu.
Ievads aprīkojuma priekšmetos

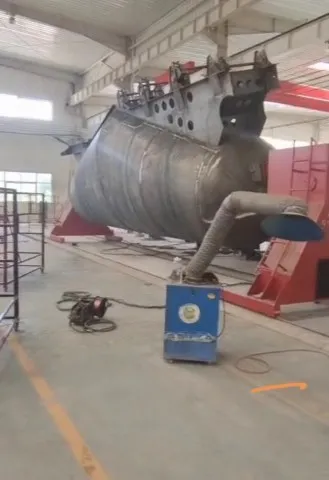

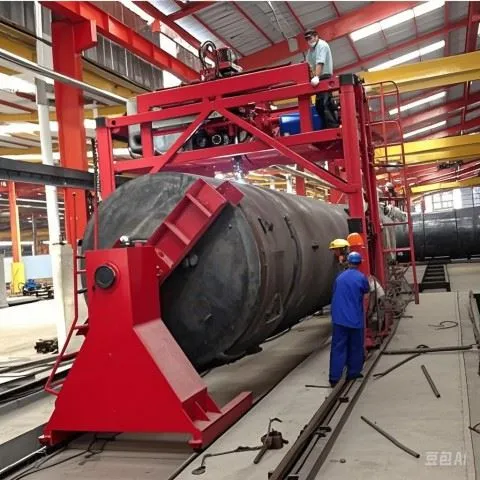

Iekārta galvenokārt sastāv no rotējošas korpusa aktīvās kastes un piedziņas kastes. Tvertnes uzstādīšanas laikā viens gals tiek metināts pie aktīvās kastes galvenās rotējošās vārpstas, bet otrs gals tiek metināts pie piedziņas kārbas rotējošās vārpstas. Pēc tvertnes uzstādīšanas tiek uzsākts rotējošā korpusa galvenais rotējošais korpuss, un galvenā rotējošā vārpsta sāk griezties. Tvertne griežas, un piedziņas kastes rotējošā vārpsta griežas.

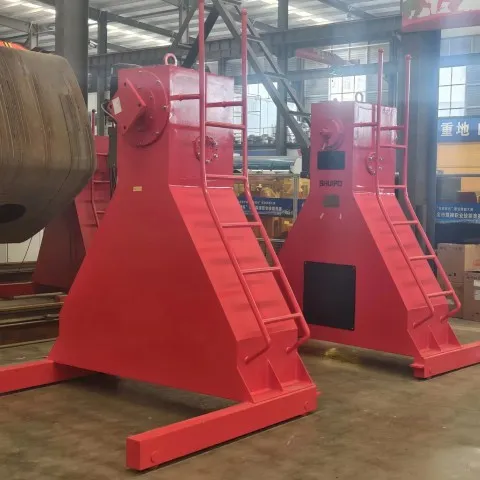

Aktīvais korpuss
Aktīvā kaste galvenokārt sastāv no motora reduktora, turbīnas, tārpiem, vadības paneļa un rotējošas vārpstas. Kad motora reduktors ir ieslēgts, reduktors virza turbīnas tārpu griezties, un rotējošo vārpstu vada turbīnas rotācija.
Elektroniskā vadības sistēma ir aprīkota ar frekvences pārveidotāju, un kopējo rotācijas ātrumu var regulēt ar ātruma kontroles pogu vadības panelī, lai regulētu sagataves ātrumu. Ļaujiet darbiniekiem pielāgot iekārtas rotācijas ātrumu atbilstoši savam metināšanas ātrumam, nodrošinot, ka metināšanas šuve ir veidota estētiski un stingri.
Un tas ir aprīkots ar bezvadu tālvadības pulti, kas var kontrolēt ierīces rotācijas virzienu un ierīces iedarbināšanu un apturēšanu. Ļaujiet metināšanas darbiniekiem pagriezt un iedarbināt / apturēt sagatavi pat tad, ja tas nav vadības paneļa priekšā, izvairoties no strādniekiem skriešanas uz priekšu un atpakaļ, ietaupot laiku un uzlabojot darba efektivitāti.
