Pacelšanas metināšanas platforma: daļēji risināšana - piekabes metināšanas izaicinājumi

1: pašreizējā situācijas analīze un aprīkojuma funkcijas pārskats

1

Daļēji pārdzīvotāju ražošanas procesā nav bijis profesionālu palīgmateriālu augšējo daļu uzstādīšanai un metināšanai . Tradicionālā metode ir tā, lai darbiniekiem būtu jāizdara paši savus stiklus un stāvēt uz to darba virsmām, lai veiktu viņu darbu ., un tā atcelšana ir saistīta ar to, ka tas ir grūts darbs, un tas ir grūts darbs, un tas ir grūti, un tas ir grūts darbs, un tas ir grūts. nedaudz augstākas vai zemākas daļas, kas ietekmē metināšanas kvalitāti un darba efektivitāti; 2. Lai atvieglotu stiklu pārvadāšanu, mājās gatavoti stikli parasti ir mazāki un stāvošais galds ir vairāk saspringts, kas ietekmē darba drošību un palielina stirrupas pārvadāšanas biežumu, vēl vairāk samazinot darba efektivitāti .}}}}}}}}}}

2

Metināšanas pacelšanas armatūra ir paredzēta, lai uzlabotu darba efektivitāti, nodrošinātu drošu ražošanu un atvieglotu darba {. Iekārtas darbagaldu var no attāluma pacelt un nolaist ar plašu un garu darba stendu un drošības margām . standartizētu ražošanas aprīkojumu, kas pakāpeniski ir aizstājis tradicionālās operācijas .}}}}}}}}}}}}}}}}}}, kas veido „„ „”

2: komponenti un detaļas

1

Četri celšanas kolonnu komplekti . Divi Workbenches komplekti . Divi hidraulisko staciju komplekti

2

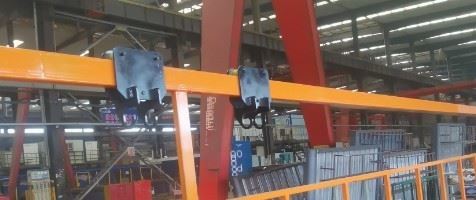

Wire Feader uzstādīšanas daļa

Vilkt stieples padeves uzstādīšanas sēdekli uz priekšu un atpakaļ gar kvadrātveida caurules aizsargu

45 grādu skata leņķis no sāniem uz aizmuguri

45 grādu skata leņķis sānos

3: Galvenie tehniskie parametri

1

Iekārtas modelis: SJ-YK15M

2

Iekārtas izmēri (vienpusēji): 15000 mm * 1000 mm *

3

Piemērojams transportlīdzekļa garums: 13500 mm un zemāk

4

Sistēmas nominālais spiediens: mazāks vai vienāds ar 15MPS

5

Visa mašīna jauda: mazāka vai vienāda ar 8kW

6

Hidrauliskās eļļas modelis: l-hm -46

7

Darbības kontroles metode: 2 tālvadības pults kopas

8

Darba galda garums: 13500 mm; Platums: 560mm

9

Darba galda augstums virs zemes: 400 mm

10

Darba galds pacelšanas insults: 2000mm

4: Galvenie konfigurācijas parametri

1

Motora modelis: y112l -4 Daudzums: 2 komplekti

2

Hidrauliskās stacijas jauda: 3kW daudzums: 2 komplekti

3

Eļļas sūkņa pārvietojums: 10 mililitru daudzums: 2 komplekti

4

Vārsta bloka tips: Elektromagnētiski atpakaļgaitas integrētais vārsta bloka daudzums: 2 komplekti

5

Ceļa cilindra modelis: HSG80 * 2000 Daudzums: 4 komplekti

6

Tālvadības pults metode: bezvadu tālvadības pults daudzums: 2 komplekti

7

Elektriskais zīmols: Chint Electric

8

Galvenā struktūra: rāmja metināšana

5: Drošība un aizsardzība

1

Elektromagnētiskā robeža

2

Hidrauliskā sistēmas pārplūdes vārsts

6: barošanas avota diapazons

1

380 V ± 20 V 50Hz

7: garantijas periods

1

No piegādes datuma visai mašīnai ir viena gada garantija viena gada garantija; Apmaksātu pakalpojumu sniegšana ārpus trīs garantiju darbības jomas .

8: nejauši dati

1

Viena aprīkojuma shēmas diagrammas kopija

2

Viena pēcpārdošanas rokasgrāmatas kopija
