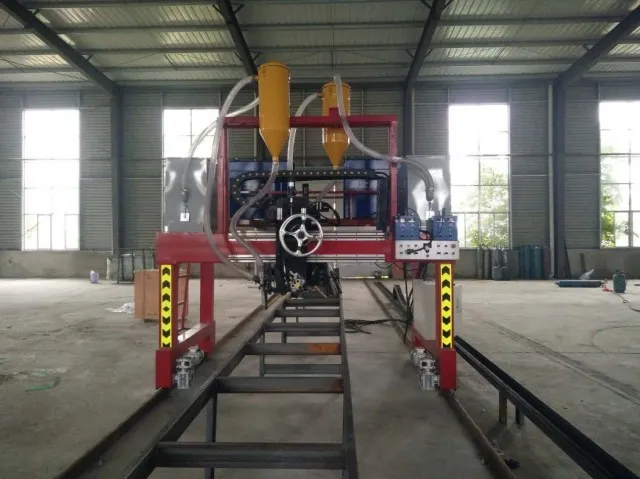

Longmen iegremdēta loka metināšanas mašīna: atšķirīgas iezīmes un tehniskās pārākuma

1: aprīkojuma funkcijas

1

Šis aprīkojums var metināt divus horizontāli pretējos metinājumus uz vienas un tās pašas sagataves vienlaikus, un tā metināšanas ietekme uz mainīgo šķērsgriezuma stariem (mazāk vai vienāda ar 20 grādiem) ir īpaši izcila . Pašlaik tas ir viens no labākajiem metināšanas aprīkojuma piekabju ražošanas uzņēmumiem Ķīnā .}

2

Šis aprīkojums pieņem uzlabotu frekvences pārveidotāju vadības tehnoloģiju . Tam ir skaistas metināšanas veidošanas, uzticamas kvalitātes, augstas ražošanas efektivitātes, vienkāršas un ērtas darbības un ērtas meistarības {. priekšrocības ne tikai uzlabo efektivitāti, bet arī nodrošina metināšanas kvalitāti ražošanas procesā .}, bet arī nodrošina metināšanas kvalitāti ražošanas procesā .}}}}}}}}} Effect and

3

Šis aprīkojums izmanto automātisko kopēšanas tehnoloģiju, kas ļauj izvairīties no metināšanas remonta remonta uz mainīgas šķērsgriezuma detaļām, uzlabo darba efektivitāti un ietaupa izejvielas .

4

Viena loka dubultās galvas stieples barošanas ierīce nodrošina metināšanas kvalitāti un estētisko veidošanos un uzlabo metināšanas ātrumu plānām plāksnēm, kuras nav viegli iekļūt metināšanas laikā .

2: aprīkojuma pamata parametri

1

Iekārtas nosaukums: Longmen (viena vada) iegremdēta loka metināšanas mašīna

2

Dzelzceļa garums (standarts): 18000 mm (pats nodrošināts)

3

Efektīva metināšanas platums: 200 mm -1000 mm

4

Efektīva metināšanas garums: 16000 mm

5

Iekārtas platums: 3150 mm

6

Iekārtas struktūra: Longmen rāmja metināšana

7

Iekārtas krāsa: galvenā krāsa sarkana, krāsa atbilstoši dzeltenai

8

Iekārtas specifikācija: MZ -2-1000

3: aprīkojuma konfigurācija

1

Strāvas padeve: divas Shanda Aotai 1000 barošanas avota vienības

2

Stieples barošanas reduktors: Nantong Zhenkang

3

Pārnesumkārbas modelis: NMRV050/075-300

4

Vertikālā piedziņas tips: divpusējs sinhronais disks

5

Sānu piedziņas tips: motora pārnesumkārbas piedziņa

6

Vertikālais piedziņas tips: samazināšanas motors virza skrūvi, lai automātiski paceltu un nolaistu

7

Izsekošanas sistēma: mehāniskā automātiskā izsekošana

8

Vadības sistēma: digitālā vadības ierīce,

4: tehniskie parametri

1

Metināšanas ātruma diapazons: minūtes/1000mm -1500 mm

2

Metināšanas sagataves diapazons: vēdera plāksnes platums: 200-600 mm, spārnu plāksnes augstums: 50-260 mm, mainīga šķērsgriezuma "H" tērauda, ​​plakanā leņķa metināšanas metināšanas

3

Metināšanas materiālu veidi/biezums: oglekļa tērauds, zema sakausētā tērauda vēdera plāksne 6-14 mm, spārnu plāksne 14-25 mm

4

Metināšanas stieples specifikācija: viena stieple 4,0 mm

5

Metināšanas stieples piegādes daudzums mašīnai: divas plāksnes

6

Mašīnas galvas vertikāls pārvietojums: 230 mm

6

Mašīnas galvas sānu pārvietojums: 1000 mm

7

Relatīvais mitrums: mazāks vai vienāds ar 70%

8

Vides temperatūra: -10 grāds -40 grāds

9

Jaudas diapazons: 380 V ± 5% 50Hz

5: aprīkojuma piegādes joma

1

Barošanas avots, plaukts, gareniskās un šķērseniskās pastaigu ierīces, profilēšanas sistēma, barošanas un saņemšanas sistēma, vadības sistēma .

6: neaizsargātas detaļas un instrumenti ir nejauši noteiktas

1

Iekārtas un instrumenti: viens sešstūra uzgriežņu atslēgu komplekts

2

Metināšanas sprausla: 4 gabali

3

Riteņu gultņu imitācija: 4 gabali

4

Stieples barošanas paplāte: divi komplekti

5

Stiepļu barošanas riteņi: divi komplekti

7: Pircējs nodrošina savas sastāvdaļas

1

18 kg trase, sliežu ceļa stiprināšanas plāksne, M16 paplašināšanas skrūve, 18 # kanāla tērauds, kanāla tērauda spilvenu plāksne, metināšanas darbagalds .

8: garantijas periods

1

No piegādes datuma visai mašīnai ir viena gada bezmaksas garantija (izņemot neaizsargātās detaļas); Apmaksātu pakalpojumu sniegšana ārpus trīs garantiju darbības jomas .

9: nejauši dati

1

Viena aprīkojuma shēmas diagrammas kopija

2

Viena pēcpārdošanas servisa rokasgrāmatas kopija

3

Iekārtu uzstādīšanas shematiska diagramma
