Galvenās staru pozicionēšanas metināšanas montāža
Viens; Lietošanas mērķis un pašreizējā situācijas analīze
Pēc tam, kad gareniskais stars ir metināts un nonāk svēršanas montāžas posmā, lielākajai daļai piekabju ražotāju pašlaik nav specializētu palīg rīkus ražošanai ., galvenā ražošanas metode joprojām tiek veikta uz zemes vai uz plakanām plāksnēm; Iestatiet paralēlas līnijas Diagonal un citos uzdevumos ir nepieciešami manuāli pry joslas, lai pielāgotu izmērus, padarot grūti aptvert citas dimensijas precizitāti un darbietilpīgu laikietilpīgu {. bez piepūles
Divi; Darba princips un īss skaidrojums
Pārvadāt (vai pacelt) gareniskās sijas no iepriekšējās stacijas uz šo armatūru (platformu), novietojiet divus gareniskos starus, aizpildiet montāžu un metināšanu un pēc tam pārvadājiet (paceliet) uz nākamo staciju .
Vienā “galvenā rāmja metināšanas montāžas” pusē ir; Stingra vertikāla deflektora (platformas atskaites plakne), kuru iztaisno taisna līnija, un otra puse ir; Ar eļļas cilindra darbību L formas virzošā kvadrātveida caurule (pielāgota) tiek pievilkta, lai tā atbilstu galvenās staru metināšanas prasībām, un galvenais atbalsts ir metināts .
Detaļu apstrāde; Sakarā ar dažāda lieluma zosu kaklu izmēriem dažādos modeļos, priekšējā zosu kakla platforma ir aprīkota ar vispārēju pacelšanās un nosēšanās funkciju, lai apmierinātu dažādu modeļu darba vajadzības .
Iekārtas darba pozīcija ir aprīkota ar personāla pastāvīgām darbstacijām, kas ievērojami uzlabo personāla mobilitāti un ērtības, netieši palielinot darba faktoru
Trīs; Tehniskie parametri un īsa konfigurācija
|
1: Galvenie tehniskie parametri |
|||||
|
1 |
Iekārtas modelis: ph-zl -18 m |
||||
|
2 |
Iekārtas nosaukums: Galvenās staru pozicionēšanas metināšanas montāža |
||||
|
3 |
Iekārtas izmērs: 18000 mm * 2670mm * 1120mm |
||||
|
4 |
Maksimālā aprīkojuma iespīlēšana: 950mm --1450 mm |
||||
|
5 |
Sistēmas nominālais spiediens: mazāks vai vienāds ar 15MPS |
||||
|
6 |
Hidrauliskās eļļas modelis: l-hm -46 |
||||
|
7 |
Gooseneck platformas celšanas augstums: mazāks vai vienāds ar 560 mm |
||||
|
8 |
Gareniskā stara augstums: mazāks vai vienāds ar 560 mm |
||||
|
2: Galvenie konfigurācijas parametri |
|||||
|
Sērijas numurs |
Komponenta nosaukums |
Specifikācijas parametri |
piezīmes |
||
|
1 |
Eļļas sūkņa tips |
zobratu sūknis |
sertificēti produkti |
||
|
2 |
Eļļas sūkņa pārvietojums |
10 mililitri |
standarta |
||
|
3 |
Motora zīmols |
Shandong Lisheng |
sertificēti produkti |
||
|
4 |
Motora modelis |
Y112M-4 |
Vara plaķēts |
||
|
5 |
Visa mašīna jauda |
Mazāks vai vienāds ar 5kW |
|||
|
6 |
Virziena vārsta modelis |
34SM-L10H-T |
sertificēti produkti |
||
|
7 |
Eļļas cilindra modelis |
HSG63*500 |
|||
|
8 |
Darbības vadības režīms |
rokas kustība |
|||
|
9 |
Eļļas cilindra kontroles režīms |
Individuālā kontrole |
|||
|
10 |
Gooseneck platformas pacelšanas ierīce |
075 Samazināšanas motors, saite |
sertificēti produkti |
||
|
11 |
Platformas pacelšanas kontrole |
Elektriskā vadība, pogas |
sertificēti produkti |
||
|
3: Drošības ražošanas aizsardzība |
|||||
|
1 |
Hidrauliskā sistēmas pārplūdes vārsts |
||||
|
4: barošanas avota diapazons |
|||||
|
1 |
380 V ± 20 V 50Hz |
||||
|
5: garantijas periods |
|||||
|
1 |
No piegādes datuma visai mašīnai ir viena gada bezmaksas garantija . |
||||
|
6: nejauši dati |
|||||
|
1 |
Viena aprīkojuma shēmas diagrammas kopija |
||||
|
2 |
Viena pēcpārdošanas rokasgrāmatas kopija |
||||
|
7: Demandera nodrošinātās piegādes joma, paša apjoms un vietnes uzstādīšanas nosacījumi |
|||||
|
Piegādes joma: |
|||||
|
Sērijas numurs |
nosaukt |
piezīmes |
|||
|
1 |
Gooseneck celšanas platforma: 1 komplekts |
Ietver: 4 liftu komplekti, 2 reducēšanas motori, 1 platformas komplekts (garums: 4,5 metri, platums: 2,7 metri), 4 atbalsta riteņi |
|||
|
2 |
Galvenā platforma: 1 komplekts |
Ietver: 1 platformas komplekts (garums: 13 . 5 metri, platums: 2,3 metri), 12 atbalsta riteņi un dažādi šarnīra eļļas cilindri. |
|||
|
3 |
Hidrauliskā stacija: 1 komplekts |
Ietver: 1 elektriskās vadības skapja komplekts |
|||
|
Pircējs nodrošina: |
|||||
|
1 |
Hidrauliskā eļļa |
L-hm -46 |
|||
|
2 |
elektrības līnija |
4- kodols 4- kvadrāts |
|||
|
Vietnes uzstādīšanas nosacījumi: 1: betona grīda 2: zemes slīpuma leņķis: mazāk nekā 8 grādi |
|||||
|
Piezīme: iepriekš minētajā piegādes jomā ietilpst pilnīgas aprīkojuma komponenti, lai nodrošinātu normālu darbību un darbību . |
|||||

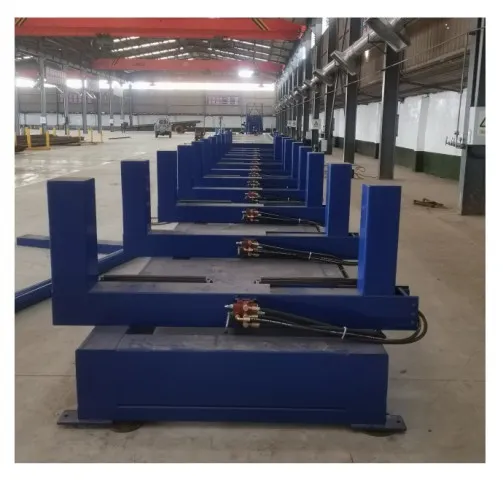

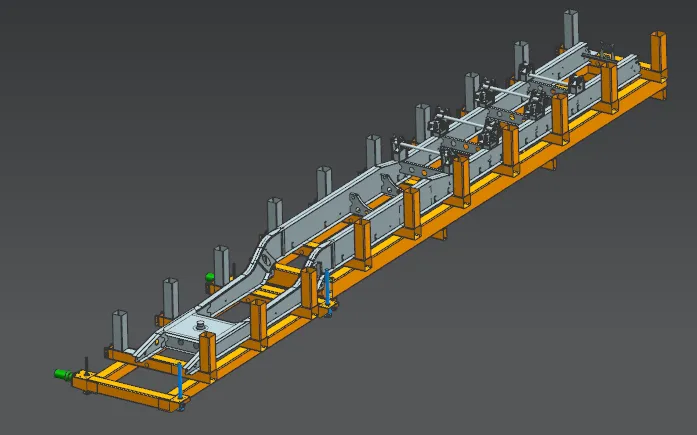

Galvenās staru pozicionēšanas un metināšanas montāžas displeja diagramma
